中文字幕日本最新乱码视频,他扒开我奶罩揉吮我奶头,女警乳链乳环蒂环调教,国产精品无码一区二区三区电影

2020-03-03

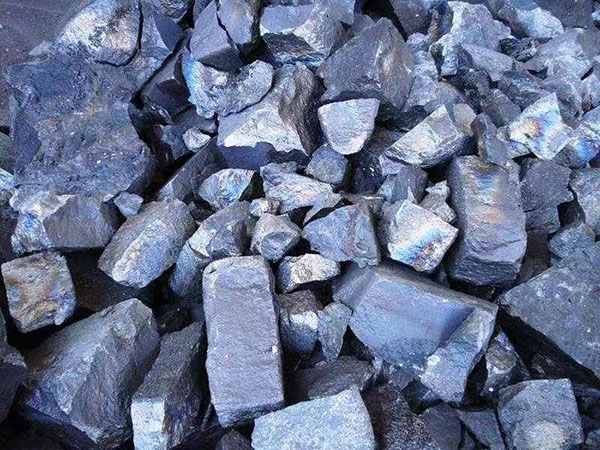

       硅錳合金是一種常見的復(fù)合脫氧劑，它還是一種還原劑?，F(xiàn)在硅錳合金為您介紹硅錳合金是怎樣還原脫磷的。高硅錳硅合金進(jìn)行爐外還原脫磷,使用CaSi-CaF2-CaO作脫磷劑，在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,可以使合金中的磷得到往除，且合金中的合金元素沒有損失。冶煉高硅錳硅合金使用的原料為：富錳渣、硅石、焦炭、木炭、石灰。還原脫磷的基本原理是在氧位極低的條件下，依靠脫磷劑中的鈣與合金中的磷化合天生Ca3P2,使合金中的磷得到往除。      采用工藝方法：倒包法，噴粉法。需要A、B兩個(gè)鐵水包，其中A鐵水包盛礦熱爐冶煉的高硅錳硅合金，B鐵水包里裝脫磷劑。然后將A鐵水包吊到B鐵水包上，打開A鐵水包出鐵口，讓A鐵水包中的液態(tài)高硅錳硅合金流到裝有脫磷劑的B鐵水包里，這時(shí)脫磷劑中的鈣與高硅錳硅合金中的磷產(chǎn)生激烈的脫磷反應(yīng)，將合金中的磷往除。噴粉法將脫磷劑裝進(jìn)0.25m3噴粉罐內(nèi)，以氬氣為載體通過噴槍將脫磷劑噴進(jìn)高硅錳硅合金熔體內(nèi)，往除合金中的磷。噴粉時(shí)，引射氣體壓力控制在0.20.3MPa，流化氣體壓力控制在0.5～0.8MPa，噴粉時(shí)間為2～3分鐘，脫磷劑噴進(jìn)量與倒包法相同。高硅錳硅合金是冶煉金屬錳的還原劑。以上就是關(guān)于硅錳合金是怎樣還原脫磷。

2020-03-03

       鐵和硅組成的鐵合金就是硅鐵合金，硅鐵合金是冶煉行業(yè)運(yùn)用較為廣泛的合金。硅鐵粉是由硅鐵合金經(jīng)過磨制成粉狀的物質(zhì)。大家都知道硅鐵的粉碎受很多條件的限 制，所以對于硅鐵合金的粉碎就需要注意。硅鐵的粉碎限 制就是粉碎至一定粒度時(shí)極易被氧化，氧化后的硅鐵粉將失往原有的功用。因此，必須控制物料溫度以防止氧化?？繂螜C(jī)粉碎硅鐵粉達(dá)到所需要的成品粒度必須要通過抽真空、通氬氣（或氮?dú)猓┑却胧﹣矸乐蛊浔谎趸鬯闀r(shí)間長且不輕易控制，因而難以滿足大批量的產(chǎn)業(yè)需求。所以就需要硅鐵合金粉碎工藝組成一完整的生產(chǎn)流程，通過風(fēng)冷和水冷系統(tǒng)將物料溫度控制在常溫或低溫，從而徹底解決了硅鐵易氧化的問題，并且在粉碎過程中不起火、不氧化、無污染、不間斷，具有連續(xù)生產(chǎn)的能力。、硅鐵作為一種礦物物質(zhì)，硬度高，比重大，所以對設(shè)備的磨損較為嚴(yán)重。為此需要主機(jī)及輔助設(shè)備采用不銹鋼材質(zhì)，管道采用高分子耐磨材料（或內(nèi)襯耐磨材料）從而克服了需經(jīng)常更換易損件的缺點(diǎn)。硅鐵合金的粉碎需要我們特別注意，尤其是硅鐵合金容易被氧化的問題。

2020-01-08

鐵合金的定義　　鐵合金是由一種或兩種以上的金屬或非金屬元素與鐵元素融合在一起的合金。例如，硅鐵是硅與鐵形成的Fe2Si、Fe5Si3、FeSi、FeSi2等硅化物，它們是硅鐵的主要組分，硅鐵中的硅主要以FeSi和FeSi2形式存在，特別是FeSi較為穩(wěn)定。不同成分硅鐵的熔點(diǎn)也不相同，例如45%硅鐵熔點(diǎn)為1260℃，75%硅鐵為1340℃。錳鐵是錳與鐵的合金，其中也含有碳、硅、磷等少量其他元素，依其碳含量的不同，錳鐵分為高碳錳鐵、中碳錳鐵和低碳錳鐵。含有足夠硅量的錳鐵合金稱為硅錳合金。　　鐵合金不是可以直接使用的金屬材料，而是主要作為鋼鐵生產(chǎn)和鑄造業(yè)的脫氧劑、還原劑及合金添加劑的中間原料?！　¤F合金的分類　　隨著現(xiàn)代科學(xué)技術(shù)的發(fā)展，各個(gè)行業(yè)對鋼材的品種、性能的要求越來越高，從而對鐵合金也提出了更高的要求。鐵合金品種繁多，分類方法也多，一般按以下方法分類：　　按鐵合金中主元素分類，可分為：硅、錳、鉻、釩、鈦、鎢、鉬等系列鐵合金?！　“磋F合金中碳含量分類，可分為：高碳、中碳、低碳、微碳、超微碳等品種?！　“瓷a(chǎn)方法分類，可分為：高爐鐵合金、電爐鐵合金、爐外法(金屬熱法)鐵合金、真空固態(tài)還原法鐵合金、轉(zhuǎn)爐鐵合金、電解法鐵合金等。此外，還有氧化物壓塊與發(fā)熱鐵合金等特殊鐵合金?！　“炊嘣F合金所含有的兩種或兩種以上合金元素分類，主要品種有硅鋁合金、硅鈣合金、硅錳鋁合金、硅鈣鋁合金、硅鈣鋇合金、硅鋁鋇鈣合金等?！　≡诠?、錳、鉻三大鐵合金系列中，硅鐵、硅錳、鉻鐵是產(chǎn)量最 大的品種?！　¤F合金的用途　　鐵合金是鋼鐵工業(yè)和機(jī)械鑄造行業(yè)必不可少的重要原料之一。隨著我國鋼鐵工業(yè)的持續(xù)、快速發(fā)展，鋼的品種不斷擴(kuò)大和質(zhì)量提高，對鐵合金產(chǎn)品提出了更高要求。　　用作脫氧劑。鋼水中各種元素對氧的結(jié)合強(qiáng)度，即脫氧能力，從弱到強(qiáng)的順序如下：鉻、錳、碳、硅、釩、鈦、硼、鋁、鋯、鈣。一般煉鋼脫氧常用的是由硅、錳、鋁、鈣組成的鐵合金?！　∮米骱辖饎?。用于調(diào)整鋼的化學(xué)成分使鋼合金化的元素或合金叫合金劑，常用的合金元素有硅、錳、鉻、鉬、釩、鈦、鎢、鈷、硼、鈮等?！　∮米麒T造晶核孕育劑。為了改變凝固條件，通常在澆注前加入某些鐵合金作為晶核，形成晶粒中心，使形成的石墨變得細(xì)小分散，晶粒細(xì)化，從而提高鑄件的性能?！　∮米鬟€原劑。硅鐵可以作為生產(chǎn)鉬鐵、釩鐵等鐵合金的還原劑，硅鉻合金和硅錳合金可以分別作為精煉中低碳鉻鐵和中低碳錳鐵的還原劑?！　∑渌矫娴挠猛?。在有色冶金和化學(xué)工業(yè)中，鐵合金也被越來越廣泛地使用。

2019-08-13

廢鋼是電弧爐冶煉的主要原料。廢鋼資源不足是影響電弧爐煉鋼發(fā)展的主要原因之一。廢鋼來源一般有三個(gè)方面，即鋼鐵企業(yè)在生產(chǎn)過程中的自產(chǎn)廢鋼、工礦企業(yè)在生產(chǎn)過程中的加工廢鋼、社會（生產(chǎn)、生活、國防等）廢棄鋼鐵材料（包括拆舊廢鋼如：報(bào)廢汽車、艦船、鋼結(jié)構(gòu)橋梁與建筑鋼等）。由于技術(shù)的進(jìn)步，前兩個(gè)原因產(chǎn)生的廢鋼量下降，社會廢鋼量不斷增加。由于社會廢鋼重復(fù)使用或含有較多量的Cu、Sn、As、Pb 等不易去除的有害元素，造成一些有害元素在鋼中富集，廢鋼質(zhì)量下降。為了解決廢鋼短缺及質(zhì)量下降的問題，必須開發(fā)廢鋼替代品。目前，主要的廢鋼替代品有：鐵水（生鐵）、直接還原鐵（DRI）、脫碳粒鐵、碳化鐵、復(fù)合金屬料等。01鐵水（生鐵）現(xiàn)代電弧爐廣泛采用碳氧槍、二次燃燒、氧燃燒嘴技術(shù)、爐氣二次燃燒技術(shù)等，吸收融合了轉(zhuǎn)爐強(qiáng)化冶煉技術(shù)，特別是供氧強(qiáng)度大大提高，用氧量高達(dá)30Nm3/t 左右，有的甚至超過40Nm3/t，接近轉(zhuǎn)爐用氧量。與之相應(yīng)的是配碳量提高，加鐵水（生鐵）是有效的配碳方法。當(dāng)鐵水加入量較大時(shí)，由于氧化鋼液中的元素（主要是碳），產(chǎn)生大量的化學(xué)熱，冶煉時(shí)可有一段時(shí)間不供電，即電爐轉(zhuǎn)爐化冶煉，我國甚至出現(xiàn)了全鐵水電爐轉(zhuǎn)爐化冶煉方式。長流程鋼鐵企業(yè)有電弧爐的基本都采用加鐵水工藝，而且部分電弧爐流程鋼廠新建高爐提供鐵水，以解決廢鋼資源短缺及電爐流程生產(chǎn)成本高的問題。新建高爐為電弧爐供給鐵水的方法，從目前及今后的發(fā)展來說不可取。電弧爐煉鋼加鐵水技術(shù)具有以下優(yōu)點(diǎn)：1）對非平熔池冶煉爐型，可以優(yōu)化供電，提前形成熔池，增加大功率供電時(shí)間，縮短冶煉周期；2）增加物理熱和化學(xué)熱，提高熱效率；3）可以稀釋鋼液中的有害金屬雜質(zhì)元素含量。加鐵水量不是越多越好，將鐵水比控制在30%-50%是較為合適。當(dāng)供氧強(qiáng)度較低時(shí)，鐵水比約為30%左右；供氧強(qiáng)度大時(shí)，鐵水比可達(dá)50%。德國普銳特公司開發(fā)的Quantum 電弧爐，為了獲得足夠好的預(yù)熱效益，提出廢鋼至少應(yīng)當(dāng)使用50%。全鐵水電爐轉(zhuǎn)爐化冶煉方式，已使電弧爐失去了在可持續(xù)發(fā)展方面的優(yōu)越性。生鐵主要是將鐵水（液態(tài)鐵）鑄造成鑄錠，全球生鐵在電弧爐中的平均使用量為金屬總量的5%-10%。02 直接還原鐵目前，95%的直接還原鐵用于電弧爐生產(chǎn)。直接還原是指鐵礦石和含鐵氧化物，在低于熔化溫度之下，還原成金屬產(chǎn)品的煉鐵過程，一般在豎爐或回轉(zhuǎn)窯中進(jìn)行。根據(jù)產(chǎn)品不同，分為海綿鐵、金屬化球團(tuán)及熱壓塊鐵三類。生產(chǎn)方法有氣基直接還原法和煤基直接還原法。國內(nèi)某電爐廠使用直接還原鐵的數(shù)據(jù)如表1 所示。由表1 的數(shù)據(jù)可以得出電弧爐煉鋼使用直接還原鐵的優(yōu)點(diǎn)：1）化學(xué)成分穩(wěn)定，有害雜質(zhì)少，特別是P、S、N 含量，有利于生產(chǎn)高附加值產(chǎn)品；2）質(zhì)量穩(wěn)定和低殘余類元素（如銅小于0.002%），可以很好地稀釋廢鋼中有害元素，增加廢鋼供應(yīng)的選擇空間；3）海綿鐵和熱壓塊鐵可以連續(xù)地裝入爐內(nèi)，斷電時(shí)間少、熱損失小，有利于節(jié)電，也有利于縮短電爐的冶煉時(shí)間，提高產(chǎn)量；4）有利于造泡沫渣，延長爐內(nèi)耐材和電極使用壽命。目前在國外DRI在電弧爐中的使用量基本上都超過了50%，甚至有的使用了100%DRI。03脫碳粒鐵脫碳粒鐵的全稱為脫碳粒化生鐵，是在高爐出鐵時(shí)，經(jīng)過高壓水淬火，制取不同粒度的?；F（3-10mm）。然后將其裝入回轉(zhuǎn)窯，通入一定量的混合氣體，加熱至一定溫度，進(jìn)行生鐵脫碳，得到可供電弧爐煉鋼所用的原料。脫碳粒鐵的成分如表2 所示。電弧爐使用脫碳粒鐵具有以下優(yōu)點(diǎn)：1）脈石含量較直接還原鐵低1%-3%，可降低電耗約10%；2）S、P 含量低，雜質(zhì)元素也較直接還原鐵低；3）粒鐵表面少量的FeO，有利于電弧爐造泡沫渣。04 碳化鐵生產(chǎn)碳化鐵的基本原理是將鐵礦石送進(jìn)具有一定溫度、壓力的流化床反應(yīng)器中，通入預(yù)熱的工業(yè)氣體（CO、CO2、CH4、H2、H2O 蒸汽）與其發(fā)生反應(yīng)生成碳化鐵，其反應(yīng)式為：3Fe2O3+ H2+ CH4= 2Fe3C+9H2O碳化鐵成分如表3 所示。由表3 可見，碳化鐵中含碳量高達(dá)6%，可滿足現(xiàn)代電弧爐煉鋼高配碳的要求，并且具有以下優(yōu)點(diǎn)：1）有利于電爐低氮鋼的生產(chǎn)，電弧爐噴吹碳化鐵煉鋼時(shí)，鋼中的氮含量從0.007%降低到0.003%-0.004%；2）有利于造泡沫渣，使用碳化鐵作原料時(shí)，即使不向熔池噴吹碳粉，也能很好地造泡沫渣；3）有利于降低脫硫成本。碳化鐵潔凈，硫、磷含量低，一些扁平材生產(chǎn)廠使用部分碳化鐵取代爐料中鐵水，很容易降低噸鋼脫硫成本；4）有利于節(jié)能。碳化鐵可在電弧爐爐頂加入，無需開啟爐蓋，減少了溫度損失。05復(fù)合金屬料復(fù)合金屬料是俄羅斯研制成功的一種用于替代煉鋼生鐵、球團(tuán)礦、合格爐料坯及廢鋼的新型爐料。它是通過鑄鐵機(jī)，利用熔融的鐵水和一定的配加工藝，填加15%-25%的填加料（燒結(jié)礦或球團(tuán)礦），經(jīng)冷卻固結(jié)后而形成的。主要由煉鋼生鐵和內(nèi)封的氧化鐵組成。開發(fā)的復(fù)合金屬料成分如表4 所示。在電弧爐上應(yīng)用時(shí)，較低溫度下（1150-1200℃）即可形成泡沫渣。復(fù)合金屬料塊熔化時(shí)，“封存”于其中的填加料鐵氧化物溫度高于1100℃時(shí)，即開始與鐵中的雜質(zhì)進(jìn)行化學(xué)反應(yīng)，并形成渣相和CO；溫度高于1200℃的情況下（低于廢鋼的熔化溫度），電弧爐內(nèi)就已經(jīng)形成了可流動的起泡液體渣，連續(xù)地釋放出一氧化碳?xì)馀荨?shí)踐表明：應(yīng)用復(fù)合金屬料，減少了氧氣的消耗量，降低了電耗，縮短了冶煉時(shí)間。綜上所述，電弧爐配加一部分廢鋼替代品，不僅彌補(bǔ)了低殘余元素廢鋼的不足，而且提高了鋼水的純凈度。而電弧爐所用造渣料基本上與轉(zhuǎn)爐類似。

2019-08-13

電弧爐短流程煉鋼以其在投資、效率、環(huán)保等方面的優(yōu)勢，成為世界鋼鐵生產(chǎn)的兩大主要流程之一。但是目前電爐投產(chǎn)主要存在以下幾個(gè)問題：造渣工藝，爐渣泡沫化程度不穩(wěn)定，跑鋼現(xiàn)象嚴(yán)重；終點(diǎn)C含量低，過氧化嚴(yán)重；下渣嚴(yán)重，回P嚴(yán)重，成分內(nèi)控一次合格率低等主要問題，通過完善電爐冶煉工藝可解決此類問題。1、優(yōu)化造泡沫渣工藝優(yōu)化石灰、白云石等輔料加入量、加入時(shí)間、加入批次等，控制冶煉全程爐渣堿度與泡沫化性能。碳氧化反應(yīng)劇烈時(shí)，控制好脫碳速度，防止熔池大沸騰，涌渣包裹未熔化廢鋼與渣料。在C-O反應(yīng)逐漸減弱，應(yīng)及以促進(jìn)CO氣泡鋼和渣料的生成，及時(shí)噴吹碳粉，維持熔渣的正常泡沫化。通過對泡沫渣的優(yōu)化，渣中氧化鐵含量得到降低，因渣量大造成的渣罐溢渣問題得到改善，根據(jù)送電量規(guī)范了流渣時(shí)機(jī)減少渣中跑鋼現(xiàn)象。根據(jù)爐渣分析結(jié)果，將白云石用量控制500-1000kg爐爐渣中Mg0含量控制50%左右，滿足電爐護(hù)爐基本需求，前爐材壽命從投產(chǎn)初期229爐提高522爐。實(shí)踐證明：爐渣控制得當(dāng)，電爐冶煉可能比消耗鐵礦石的高爐能更好地控制鋼鐵的韌性等品質(zhì)。2、提高電爐終點(diǎn)工藝控制水平（1）生產(chǎn)保障：設(shè)立了生產(chǎn)準(zhǔn)備保障、電爐煉鋼保障、技術(shù)質(zhì)量保障、設(shè)備材料保障四個(gè)小組。從原料供應(yīng)、工藝研究、設(shè)備保障等方面為電爐終點(diǎn)碳提高進(jìn)行協(xié)調(diào)保障。（2）生產(chǎn)管理：電爐終點(diǎn)碳含量納入車間經(jīng)濟(jì)責(zé)任制和四個(gè)小組津貼競賽指標(biāo)，在四個(gè)小組開張競賽攻關(guān)（3）技術(shù)支持:結(jié)合環(huán)?？刂魄闆r，依據(jù)鐵水和生鐵資源變化，制定相應(yīng)的爐料結(jié)構(gòu)方案與裝入制度，穩(wěn)定電爐配碳量。（4）操作工藝:完善了不同爐料裝入結(jié)構(gòu)時(shí)的送電制度、氧燃就比模式、（4）吹煉模式：確定了吹氧量與配碳量之間的規(guī)律;根據(jù)爐襯侵蝕情況，調(diào)整氧槍使用。（5）爐型維護(hù):利用更換出鋼口對電爐爐型進(jìn)行進(jìn)一步維護(hù)，保證熔池均勻，提高操作穩(wěn)定性。3、多功能爐壁碳氧噴槍技術(shù)電爐采用當(dāng)代多功能爐壁碳氧噴槍技術(shù)，以簡便、有效的方式向電爐煉鋼提供化學(xué)能，實(shí)現(xiàn)強(qiáng)化供氧、消除EBT冷區(qū)，有效縮短冶煉周期、降低電耗、提高金屬收得率，達(dá)到降低生產(chǎn)成本和提高生產(chǎn)率的目的。本套氧槍系統(tǒng)是集氧槍、碳粉槍和燒嘴于一體的組合裝置，具有多種功能（燒嘴、吹氧脫碳、噴碳粉造泡沫渣）和多種操作模式（燒嘴模式、吹氧模式、混合模式、閑置模式），在生產(chǎn)中可以根據(jù)不同階段靈活選擇運(yùn)用（壁碳氧槍布置示意）4、優(yōu)化出鋼操作開展了電爐出鋼下渣勞動競賽，摸索搖爐角度與出鋼卷渣、下渣的關(guān)系，規(guī)范了出鋼搖爐角度與速度的要求，出鋼下渣爐次比例控制在10-15%。根據(jù)前期脫氧劑消耗偏高的情況優(yōu)化出鋼脫氧劑使用，降低冶金過程鋼水A1含量。5、電爐底吹技術(shù)電爐底吹技術(shù)的運(yùn)用實(shí)現(xiàn)了電爐的復(fù)合吹煉。復(fù)合吹煉把供氧和底吹供氣結(jié)合起來，通過選擇不同模式進(jìn)行吹煉，有利于強(qiáng)化熔池?cái)嚢?，促進(jìn)渣－鋼反應(yīng)，均勻鋼液成分及溫度，降低煉鋼過程主輔料消耗，提高合金收得率，提高鋼液成分和溫度的終點(diǎn)控制精度，縮短冶煉時(shí)間。底吹試驗(yàn)（錯(cuò)峰生產(chǎn)時(shí)）在全廢鋼（配加10噸生鐵）條件下進(jìn)行電爐底吹試驗(yàn)。項(xiàng)目使用底吹不使用底吹差值裝入量115.63114.700.93平均出鋼量102.099.522.48鑄坯量100.4698.222.24鋼鐵料1151.011167.82-18.82噸鋼電耗471.73465.576.17噸鋼氧耗26.1133.73-7.62噸鋼煤氣消耗11.0112.60-1.59噸鋼石灰消耗68.9870.32-1.34冶煉周期7781-4完善電爐冶煉工藝取得的效果：  1、爐渣TFe降低  2、冶煉終點(diǎn)C明顯升高  3、下渣回P明顯減少  4、鋼鐵料消耗明顯降低。  在電爐冶煉工藝不斷完善之后，甚至可能比高爐更有相對的技術(shù)、成本優(yōu)勢。各位鋼鐵老板繼續(xù)努力哦！

2019-05-07

　　碳化硅的脫氧性：由于碳化硅本質(zhì)上是容易被氧化的，而且在1600℃以上溫度下氧化作用十分明顯，因此在高溫下可以作為脫氧劑使用，尤其是在煉鋼中被廣泛使用?！　】寡趸裕禾蓟柙?000℃的高溫下很容易氧化，但是氧化作用生成了一層二氧化硅薄膜，使得碳化硅制品可以在1600℃的高溫下長期穩(wěn)定使用?！　λ?、堿、氧化物和化學(xué)元素的穩(wěn)定性：2000℃以下一般不受酸性物質(zhì)侵蝕（濃磷酸除外），除在1300℃的氧化氣氛下極易被硅酸鈉侵蝕外，對于其他具有較高的高溫穩(wěn)定性。

2019-03-21

2019年3月20-22日，“首屆中國冶金爐料交易博覽會暨鋼鐵與冶金爐料高質(zhì)量發(fā)展高峰論壇”在南湖會展中心隆重舉辦。本次活動由河北省耐火材料行業(yè)協(xié)會主辦，中國耐火材料行業(yè)協(xié)會、唐山市貿(mào)促會支持，唐山時(shí)創(chuàng)高溫材料股份材料有限公司、唐山市國亮特殊耐火材料有限公司、河鋼集團(tuán)供應(yīng)鏈管理有限公司、唐山銀耐聯(lián)電子商務(wù)有限公司聯(lián)合承辦。出席本次活動的領(lǐng)導(dǎo)和嘉賓有：工信部信軟司副司長王建偉、河北省工信廳副廳長周軍堂、唐山市人民政府副市長曹全民、華北理工大學(xué)校長朱立光、中國耐火材料行業(yè)協(xié)會秘書長徐殿利、唐山高新管委會主任龐秋原、河北省耐火材料行業(yè)協(xié)會會長董國亮，以及中信銀行、各省耐火材料行業(yè)協(xié)會及行業(yè)、企業(yè)代表數(shù)千人參加活動。產(chǎn)業(yè)鏈思維整合資源，鋼鐵前端環(huán)節(jié)眾多企業(yè)集聚唐山本次大會從鋼鐵行業(yè)前端的冶金爐料、耐火材料采購環(huán)節(jié)切入，吸引了來自全國20多個(gè)省、市、自治區(qū)的鋼鐵上游近千家企業(yè)參會，整合耐火原料、耐材制品、冶金爐料、生產(chǎn)裝備以及省內(nèi)外大型鋼鐵企業(yè)全鏈資源共聚唐山，有效促進(jìn)上下游企業(yè)在技術(shù)、產(chǎn)品、服務(wù)等多層面深度對接，融通合作?！盎ヂ?lián)網(wǎng)+電子交易”新工具，助力企業(yè)交易數(shù)字化升級大會創(chuàng)新性地將企業(yè)線下交易對接與線上電子交易平臺緊密結(jié)合。博覽會為供需雙方提供產(chǎn)品展示、業(yè)務(wù)對接，設(shè)有萬平米級展覽，分為耐火原料、耐材制品、生產(chǎn)裝備、冶金輔料、鋼廠五個(gè)展區(qū)；主論壇則就線上電子交易、在線供應(yīng)鏈金融等進(jìn)行主題研討，政府、協(xié)會、金融、行業(yè)專家、企業(yè)齊聚一堂，共議如何借力“互聯(lián)網(wǎng)+”交易，實(shí)現(xiàn)企業(yè)降本增效、高質(zhì)量發(fā)展，引導(dǎo)企業(yè)將線下交易向線上電子交易遷移。在線供應(yīng)鏈金融穿透，銀行、平臺、鏈主企業(yè)合力解決融資難題會上還隆重舉辦了河鋼集團(tuán)與銀耐聯(lián)電子交易平臺的“河鋼集團(tuán)耐火材料采購專區(qū)”啟動儀式，標(biāo)志著以河鋼集團(tuán)為代表的大型企業(yè)與第三方交易平臺合力探索出一條“資源共享、互為促進(jìn)”的全新互聯(lián)網(wǎng)+之路。河鋼集團(tuán)的供應(yīng)鏈管理平臺不僅可以通過接入銀耐聯(lián)平臺開展耐材采購，并通過銀耐聯(lián)實(shí)現(xiàn)河鋼“鐵信”支付產(chǎn)品在耐材上游全鏈流轉(zhuǎn)，形成在上游穿透式的在線供應(yīng)鏈金融服務(wù)，鏈上的中小企業(yè)共享核心企業(yè)的信用，從根本上解決了中小企業(yè)融資難、結(jié)算難的問題。政府宏觀指導(dǎo)結(jié)合行業(yè)案例實(shí)操，為更多制造業(yè)應(yīng)用互聯(lián)網(wǎng)和大數(shù)據(jù)提供借鑒在大會的高峰論壇上，來自工信部、工信廳、唐山市的領(lǐng)導(dǎo)，從政府宏觀政策指引、行業(yè)管理服務(wù)的層面為企業(yè)指明了如何更好借力數(shù)字工具轉(zhuǎn)型升級；銀耐聯(lián)、中信銀行、行業(yè)專家則從不同角度闡述銀耐聯(lián)平臺在冶金爐料產(chǎn)業(yè)鏈交易的應(yīng)用效果、發(fā)展趨勢和前景。既有高屋建瓴，更有實(shí)操案例，不僅對來參會的鋼鐵及上游企業(yè)形成啟發(fā)，更對全省乃至全國制造業(yè)如何應(yīng)用產(chǎn)業(yè)互聯(lián)網(wǎng)提供了示范和借鑒。當(dāng)前，正逢唐山市打造“4+5+4”現(xiàn)代產(chǎn)業(yè)體系、推動產(chǎn)業(yè)轉(zhuǎn)型升級的關(guān)鍵時(shí)期，本次大會的舉辦不僅展現(xiàn)了河北產(chǎn)業(yè)互聯(lián)網(wǎng)平臺的發(fā)展成果，更形象詮釋了如何通過做優(yōu)現(xiàn)代信息技術(shù)、現(xiàn)代金融等生產(chǎn)性服務(wù)業(yè)，促進(jìn)傳統(tǒng)產(chǎn)業(yè)高質(zhì)量發(fā)展。也向全國展現(xiàn)了唐山產(chǎn)業(yè)互聯(lián)網(wǎng)的發(fā)展速度，在與傳統(tǒng)行業(yè)的融合發(fā)展方面邁出了堅(jiān)實(shí)步伐。同時(shí)，本次大會將對全國的產(chǎn)業(yè)互聯(lián)網(wǎng)普及應(yīng)用、加速發(fā)展具有重要積極意義。

2019-03-23

　　3月上旬，碳化硅市場高位穩(wěn)定態(tài)勢初步確立，是否還要聯(lián)排浪需觀察。甘肅能生產(chǎn)企業(yè)的市場報(bào)價(jià)較為集中98碳化硅細(xì)粉在7600-7800元/噸，90碳化硅段砂在6400元/噸左右，88碳化硅段砂價(jià)格在5900元/噸左右，碳化硅市場處于高位穩(wěn)定階段，隨著本地的庫存不斷消耗，下一步是否還要持續(xù)漲需要觀察?！　∧壳埃拭C碳化硅企業(yè)尤其是寬溝工業(yè)園區(qū)依舊處于停產(chǎn)狀態(tài)，整體來看各企業(yè)的庫存已經(jīng)非常少，耐材之窗再次深入了解到寬溝等甘肅地區(qū)的企業(yè)主要是受環(huán)保、政策等方面的影響，其實(shí)更主要的原因并不是環(huán)保這一層面?！　∮捎?月份正值全國盛會召開，政策面上寬溝工業(yè)區(qū)并不會有較大政策的變化，盛會召開后本地碳化硅是否會迎來進(jìn)一步價(jià)格上漲的情況，耐材之窗認(rèn)為要看下游客戶能否給力加油。

2018-08-03

　　目前，《中國制造2025》以及“十三五規(guī)劃”都明確將碳化硅行業(yè)定位為重點(diǎn)支持行業(yè)，國內(nèi)的國家電網(wǎng)、中國中車、比亞迪、華為等公司都針對碳化硅在智能電網(wǎng)、軌道交通、電動汽車、手機(jī)通信芯片等領(lǐng)域的應(yīng)用開始陸續(xù)加大投資，碳化硅行業(yè)在國內(nèi)方興未艾?！　∪欢F(xiàn)實(shí)是，當(dāng)前我國碳化硅主要用于耐火材料和磨料磨具等傳統(tǒng)低端應(yīng)用領(lǐng)域，附加值低。面臨為用途越來越廣泛和精細(xì)的碳化硅市場，未來向深加工、高附加值的碳化硅制品轉(zhuǎn)型是行業(yè)發(fā)展的關(guān)鍵所在。

2018-08-03

國碳化硅地位：產(chǎn)能、消費(fèi)高　但產(chǎn)能利用率低中　　中國是碳化硅大的生產(chǎn)國和消費(fèi)國，目前大約有200多家生產(chǎn)企業(yè)從事碳化硅冶煉。根據(jù)前瞻統(tǒng)計(jì)的數(shù)據(jù)顯示，2016年全球碳化硅的產(chǎn)能在310萬噸左右，其中中國碳化硅產(chǎn)能為230萬噸左右，占據(jù)全球75%左右的份額。除了中國以外，世界上主要的碳化硅生產(chǎn)地集中在美國、俄羅斯、德國、荷蘭、日本等國。　　此外，中國也是碳化硅大的消費(fèi)國。2016年，中國的消費(fèi)量達(dá)到了65萬噸左右，占據(jù)全球50%左右的消費(fèi)市場份額。　　然而，由于我國碳化硅行業(yè)產(chǎn)能過剩嚴(yán)重，導(dǎo)致行業(yè)產(chǎn)能利用率低，多數(shù)企業(yè)的開工率不足5成。具體為黑碳化硅約為60%，綠碳化硅為30%，綜合開工率為50%。產(chǎn)能的嚴(yán)重過剩，導(dǎo)致行業(yè)競爭加劇，企業(yè)整體只能維持微利。安陽鑫澤冶金耐材有限公司聯(lián)系人：秦經(jīng)理手機(jī)：18238543888手機(jī)：139-3724-3969(王經(jīng)理)手機(jī)：159-9383-9088(王經(jīng)理)電話：0372-5690588傳真：0372-5695891郵箱：ayxzyn@163.com網(wǎng)址：http://dztop.com.cn地址：河南省安陽縣曲溝工業(yè)園區(qū)

2018-06-15

　　碳化硅是以石英砂，石油焦為主要原料，通過電阻爐高溫冶煉而成，其硬度介于剛玉和金剛石之間，機(jī)械強(qiáng)度高于剛玉，性脆而鋒利．具有一定導(dǎo)電性和導(dǎo)熱性．用其制作磨具，適用加工抗張強(qiáng)度低的金屬和非金屬材料．如灰鑄鐵，有色金屬，石材，皮革，橡膠等．還廣泛用于耐火材料，冶金添加劑?！　?yīng)用概括　　近年以來，碳化硅在煉鋼鑄造生產(chǎn)上的使用已經(jīng)比較多了，隨后說起碳化硅脫氧劑（碳化硅被生產(chǎn)成脫氧劑的粒度有大有小，一般從5mm-50mm之間都可以生產(chǎn)，含量可以從40-90），大家都不陌生了，特別是在煉鋼爐應(yīng)用過程中，碳化硅的使用效果相當(dāng)?shù)暮茫鶕?jù)許多的情況來看，效果是比較好的，特別是熔煉中，增加石墨核心，提高球鐵的石墨球數(shù)，改善灰鐵的石墨形態(tài)等等都非常有益?！　?yīng)用量　　在煉鋼過程中，可以看到的是氧化末期鋼中的氧含量在0.01%-0.06%之間，為了便于計(jì)算，假設(shè)鋼液中氧的含量為0.05%，氧化渣的含量FeO20%，氧化渣的含量為300kg/t，設(shè)5%的氧化渣殘留于爐內(nèi)，則品滾每噸鋼水氧化渣的含量為15kg，渣中氧化鐵為15乘20%折合純氧為0.86kg/t鋼，由此得出鋼和渣中的總氧量為0.91kg/t　　反應(yīng)的公式如下：　　SIC+3[O]=(SIO2)+CO　　73#碳化硅需要的含量是（40乘0.91）/（48乘73%）=1.04kg/t　　在實(shí)際使用中，應(yīng)該考慮到碳化硅脫氧劑在爐內(nèi)的燒損，隨爐氣的逸出，加入過程中的損耗等，故碳化硅的實(shí)際加入量大于其中的理論加入量（1.04kg/t），經(jīng)過大量實(shí)驗(yàn)，電爐煉鋼用擴(kuò)散脫氧劑碳化硅的實(shí)際加入量定為2kg/t[1]　　碳化硅在煉鋼中的脫氧的措施　　1.還原期，拔出大部分渣或者全部渣，加合金及渣料；　　2.待稀渣形成后，加入碳化硅3-5kg/t脫氧，關(guān)上爐門，防止大量空氣進(jìn)入爐內(nèi)不利于脫氧?！　?.待渣形成后，充分?jǐn)嚢枞?，隨后改成低電流，低電壓，分析結(jié)果未出之前，用少量碳化硅保持還原氣氛和白渣出鋼......SicCSH2OSic>20C>50S<0.3%H2O<1%Sic>40C>20S<0.3%H2O<1%Sic>50C>20S<0.3%H2O<1%Sic>60C>15S<0.3%H2O<1%Sic>70C>12S<0.3%H2O<1%Sic>80C>10S<0.3%H2O<1%Sic>90C>5S<0.3%H2O<1%table { border-collapse: collapse; border: none; width: 100%; } td { border: solid #000 1px; text-align:center; }

2018-06-15

　　碳化硅是典型的多晶型化合物，按大類來分，有α-碳化硅和β-碳化硅兩種。α-碳化硅作為磨料有黑、綠兩種品種。β-碳化硅是制備碳化硅類陶瓷的主要原料?！　≈饕?yàn)樘蓟杈哂懈呷埸c(diǎn)(分解溫度)、化學(xué)惰性和抗熱振性，所以碳化硅能用于磨具、陶瓷制品燒成窯爐中用棚板和匣缽、煉鋅工業(yè)豎缸蒸餾爐用碳化硅磚、鋁電解槽襯、坩堝、小件爐材等多種碳化硅陶瓷制品?！　√蓟枘突鸩牧鲜且蕴蓟铻樵虾椭骶嗟哪突鹬破?。因?yàn)樘蓟枘突鹬破返脑虾椭骶嘀饕翘蓟?，所以制品的許多性質(zhì)都取決于碳化硅的性質(zhì)。這類耐火制品中，碳化硅為瘠性料，必須由結(jié)合劑將其黏結(jié)為整體，故結(jié)合劑的性質(zhì)和粘結(jié)形式對制品的性質(zhì)有相當(dāng)大的影響?！　√蓟枋枪枧c碳元素以共價(jià)鍵結(jié)合的非金屬碳化物，分為天然碳化硅和人工合成碳化硅。天然碳化硅稱為碳硅石，儲量甚少，無開采價(jià)值。工業(yè)上用的碳化硅都是由人工合成的?！　√蓟枋翘蓟瓒抵械亩衔?，其原子比為1：1含C的質(zhì)量分?jǐn)?shù)為29.97%，Si的質(zhì)量分?jǐn)?shù)為70.03%。碳化硅有兩種晶型：β-SiC和α-SiC。β-SiC為立方晶系，從2100開始到2400不可逆地緩慢轉(zhuǎn)化為六方晶系α-SiC。在轉(zhuǎn)化溫度下保溫時(shí)間于轉(zhuǎn)化量。β-SiC真密度為3.21g/cm3，α-SiC為3.22g/cm3。通常，在碳化硅耐火制品中碳化硅多為α-SiC。它具有很低的熱膨脹性，約為莫來石的二分之一。導(dǎo)熱性很高，在室溫下熱導(dǎo)率約為35W/(m·)，它隨溫度升高略有下降，但在高溫下仍很高，例如在1300仍在11W/(m·)以上。　　碳化硅的用途十分廣泛，如冶金、機(jī)械、化工、建材、輕工、電子、發(fā)熱體。磨料可作為冶金工業(yè)的凈化劑、脫氧劑和改良劑。在機(jī)械加工方面可作為合成硬質(zhì)合金刀具；加工后的硅碳板可作為耐火材料用于陶瓷燒制的棚板。通過精加工后生產(chǎn)的微粉，可用于高科技電子元器件和遠(yuǎn)紅外線輻射材料的涂料。高純度精微粉可供國防工業(yè)航空航天器皿的涂層。對國際國內(nèi)各經(jīng)濟(jì)領(lǐng)域的用途十分廣闊。
